ハウジング関連

仕様一覧

形状、材質、設計圧力等の項目から最適なハウジングをお探しすることができます。

マルチタイプ カートリッジ複数本入れ

ハウジング品番 GZ / GY SMC SSC MZ GEX-TA
適応フィルター全長(mm) 250, 500, 750 250, 500, 750 250, 500, 750 250, 500, 750 250, 500, 750
適応フィルター形状 CZ, PZ, F CZ, PZ, F, 0, 5, 7 0, 5, 7 E, W CZ, PZ, F
フィルター装着本数(本) 3 , 6 3 ~ 60 3, 6, 12, 24, 36 3 ~ 33 3 , 6
ハウジング材質 SUS304 SUS304 SUS304 SUS304 SUS304
パッキン材質 NBR, EPDM, SI, FKM NBR, EPDM, SI, FKM NBR, EPDM, SI, FKM NBR, EPDM, SI, FKM NBR, EPDM, SI, FKM
内面表面仕上げ 酸洗 酸洗 バフ研磨(#400) 酸洗 バフ研磨(#400)
設計圧力(MPa at 40℃) 0.49 0.69 0.69 0.98 0.69
口径 Rc 1-1/4 ~ Rc 2 50A ~ 150A IDF 2S ~ 5S 80A ~ 250A IDF 1S ~1.5S
特長
(ハウジング材質:SUS304、
設計温度:40℃)
  • クランプバンド採用に
    より、簡単に脱着が可能
  • GYは、内部パーツが
    全てステンレス製
  • 幅広い用途に使用可能
  • フタの自重を使用し、
    スプリング付トップシールで
    フィルターをセットするため、
    内部部品が少ない。
  • 分解、洗浄性に優れた
    サニタリータイプ
  • 高流量に対応した
    Qフロータイプの
    フィルターカートリッジ用
  • 設置フィルター上部から
    液体が均等に流れる
    ハウジング設計を採用
  • 残液のロスを極小化
  • 構成パーツの分解、洗浄が容易
写真

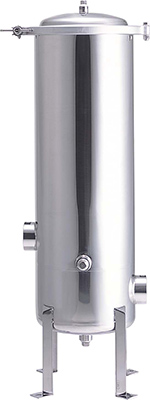

GZ / GY
SMC
SSC
MZ
GEX-TA

シングルタイプ カートリッジ1本入れ

ハウジング品番 RA / RB RC GA GB SHC
適応フィルター全長(mm) 250 250 250, 500 125, 250, 500 250, 500
適応フィルター形状 CZ, PZ, F CZ, PZ, F, 0 CZ, PZ, F CZ, PZ, F, 0 CZ, PZ, F
ハウジング材質 AS , ABS PP SUS304 SUS316 SUS304
パッキン材質 NBR, EPDM, SI, FKM NBR, EPDM, SI, FKM NBR, EPDM, SI, FKM NBR, EPDM, SI, FKM NBR, EPDM, SI,
FKM, PTFE
内面表面仕上げ なし なし 酸洗 酸洗 酸洗
設計圧力(MPa at 40℃) 0.49 0.49 0.49 0.49 1.18
口径 Rc 3/4 Rc 3/4 Rc 3/4 Rc 3/4 Rc 3/4
特長
(ハウジング材質:SUS304、
設計温度:40℃)
  • 軽量
  • コストパフォーマンスに優れる
  • 透明でカートリッジの
    汚れ具合を外部より
    確認できる
  • 軽量
  • コストパフォーマンスに優れる
  • 耐薬品性に優れる
  • カートリッジ交換時の
    シェル抜きスペースが少なく、
    省スペース化が可能
  • ハウジングの分解が容易
  • クランプバンド採用により、
    ハウジングの分解が容易
  • SUS316仕様で
    腐食性の高い液体にも
    使用可能
  • 使用圧力の高いラインで
    使用可能
  • カートリッジ交換時の
    シェル抜きスペースが少なく、
    省スペース化が可能
写真
RA / RB
RC
GA

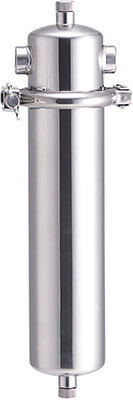

GB
SHC
ハウジング品番 SSC MA GEX-WO GEX-PLY UD
適応フィルター全長(mm) 125, 250, 500, 750 250, 500, 750 250, 500 250, 500 25
適応フィルター形状 0, 5, 7 E, W CZ, PZ, F 0, Y Y
ハウジング材質 SUS304 SUS316 SUS304 SUS304 SUS304
パッキン材質 NBR, EPDM,
SI, FKM, FEP被膜
NBR, EPDM, SI, FKM NBR, EPDM,
SI, FKM, FEP被膜
NBR, EPDM,
SI, FKM, FEP被膜
NBR, EPDM,
SI, FKM, FEP被膜
内面表面仕上げ バフ研磨(#400) 酸洗 バフ研磨(#400) バフ研磨(#400) バフ研磨(#400)
設計圧力(MPa at 40℃) 0.69 0.98 0.69 0.69 0.49
口径 IDF 1S Rc 1-1/2 IDF 1S IDF 1S G 1/4
特長
(ハウジング材質:SUS304、
設計温度:40℃)
  • 分解、洗浄性に優れた
    サニタリータイプ
  • クランプバンド採用
  • 通常流量の最大4倍の
    高流量に対応した
    Qフローフィルター用
  • クランプバンド採用により、
    ハウジングの分解が容易
  • SUS316仕様で
    腐食性の高い液体にも
    使用可能
  • 液体が滞留しにくい設計
  • 液体のロスを極小化
  • カートリッジ交換時の
    シェル抜きスペースが少なく、
    省スペース化が可能
  • インラインタイプで
    液体が滞留しにくい設計
  • 液体のロスを極小化
  • クランプバンド採用により、
    分解が容易で洗浄性に優れる
  • コンパクトな設計
  • 少量の評価用液体濾過に最適
写真
SSC
MA
GEX-WO
GEX-PLY
UD
